福建省运会开闭幕式超震撼背后,原来是有“它”!

福建省第十六届运动会于2018年10月19日——10月27日在福建省宁德市举行,并圆满闭幕。福建省运动健儿的激情在这里点燃,奋进新进代的梦想在这里起

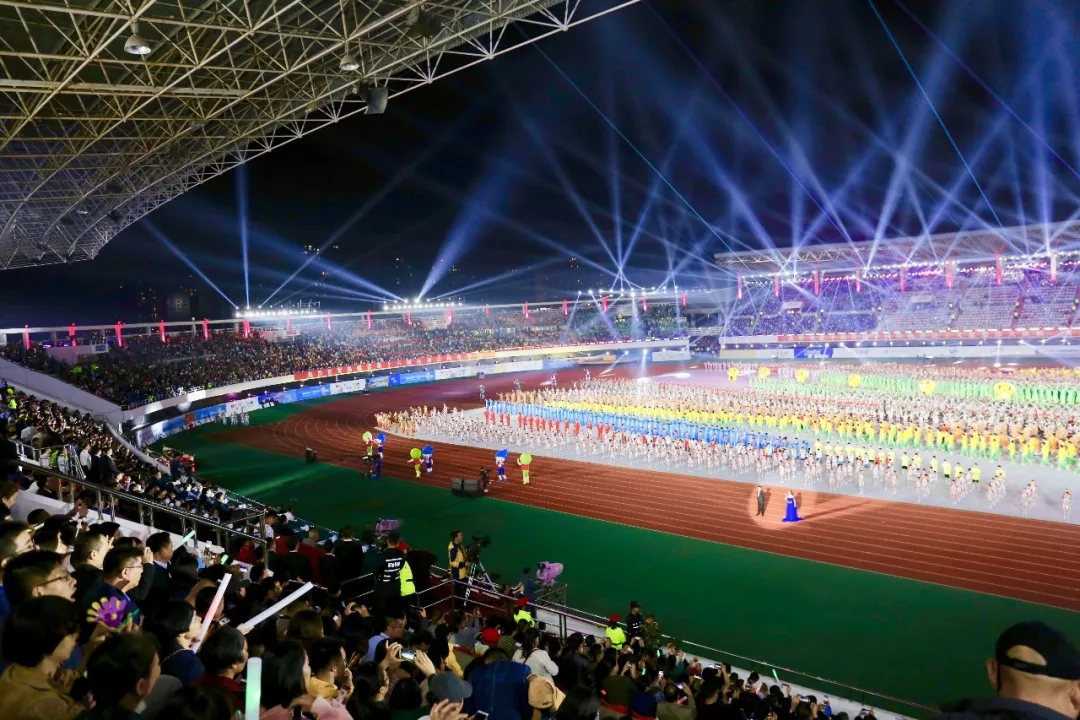

精彩开闭幕式盛况

锐丰科技携旗下民族专业音响品牌LAX承接了本次福建省运会开闭幕式音响系统服务工作,为精彩的开闭幕式现场提供了绝佳的音效和震撼的现场效果。

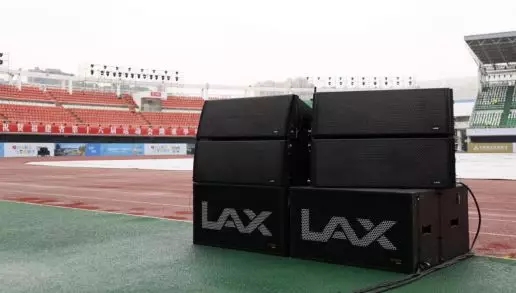

     宁德市体育中心体育场是本次开幕式的举办场地,开幕式表演舞台在中心草地区域,观众区为体育场的四面所有观众区域。应组委会要求,为了保证表演区域的舞台面整洁,所有音箱多点分散布置,置于观众区域前沿,跑道边沿处。

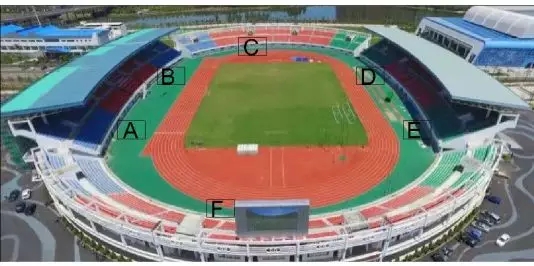

    因此,整个音响系统的电子部分布置如下,MIDAS PRO9担任此次开幕式的主调音台,M32为备份调音台一并置于主席台旁边观众席区域上部,功放机柜分六个点分别置于入场口4个角落和跑道两个弧形顶位置。一个体育场,内圈跑道为标准的400米,而防爆沟区域约有700多米,恰恰我们的设备就是分布在这样一个700多米的圈圈上,如下图A、B、C、D、E、F六个位置上


功放机柜分布

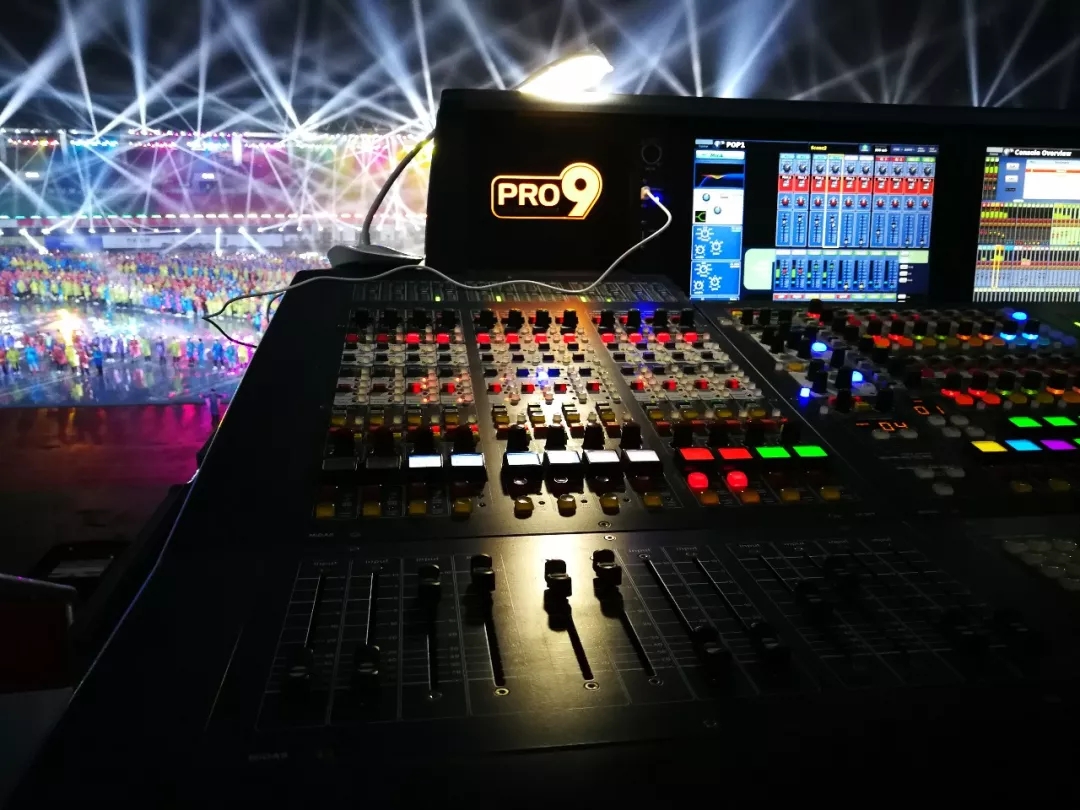

MIDAS PRO9 主控台

技术难点突破

传统线缆长距离传输会带来高频信号的急剧衰减不说还容易引入难以解决的各类干扰噪声。有人会说选择调音台的舞台接口箱作为信号的传输系统,这个是个很好的解决方案。

但是对于本次福建省运会项目来说,6个机柜分散布,意味着接口箱也需要6点布置,即使使用MIDAS最小的舞台接口箱传输,那也得要6个舞台接口箱,且主备系统都需要接口箱,总共需要12个接口箱。这样的方案造价昂贵且设备需求量大是最大的缺点。

锐丰团队定制Dante系统方案

面对着省运会开幕式如此重要的大型演出项目,锐丰科技在勘察了现场场地情况以及扩声条件后,分析了技术难点后,选择的是锐丰科技总代产品——Dante AVIO网络适配器,作为现场技术突破点的制胜产品!助力福建省运会开闭幕式现场扩声系统!

为此,此次开幕式系统中,锐丰团队的工程师专门定制了一套Dante数字网络音频传输系统方案

整个系统的信号转换如下:

DANTE传输网络布置图

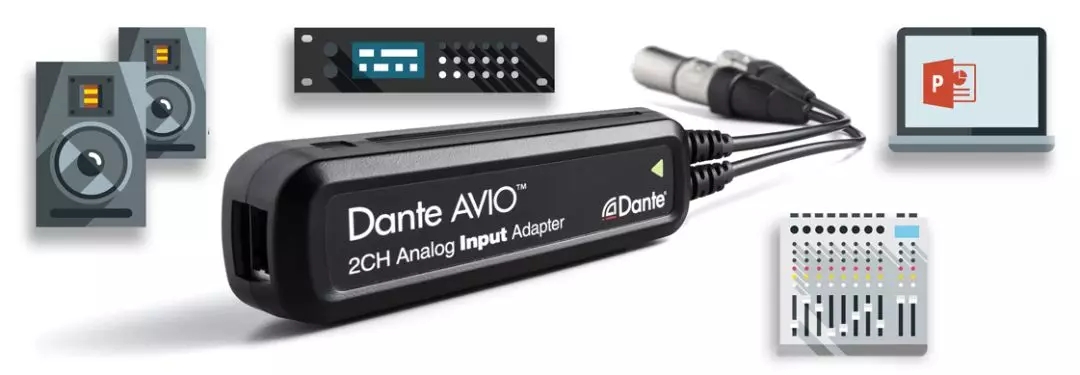

锐丰科技最新总代理的Dante AVIO适配器完美契合本次锐丰团队量身定做的Dante数字网络音频系统。
Dante AVIO致力以经济实惠的价格使所有音频设备轻松联网;现场使用 Dante AVIO,我们可以轻松地在我们六个点的设备中连接使用Dante网络音频传输。

本次使用到的是以下两款产品:

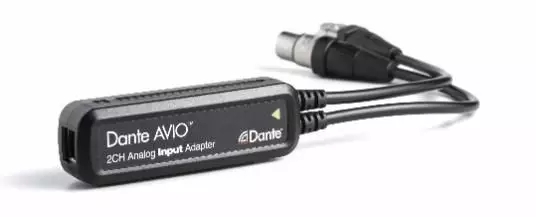

ADP-DAI-AU-2X0模拟输入模块

把调音台输出模拟信号转换成DANTE数字网络信号:

本次使用到的是以下两款产品:


ADP-DAI-AU-2X0模拟输入模块

把调音台输出模拟信号转换成DANTE数字网络信号:

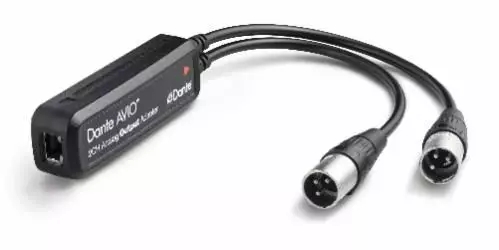

ADP-DAO-AU-0X2 模拟输出模块

把DANTE数字网络信号还原成模拟音频信号:

系统的信号框图流向如下图:

▲DANTE信号网络框图

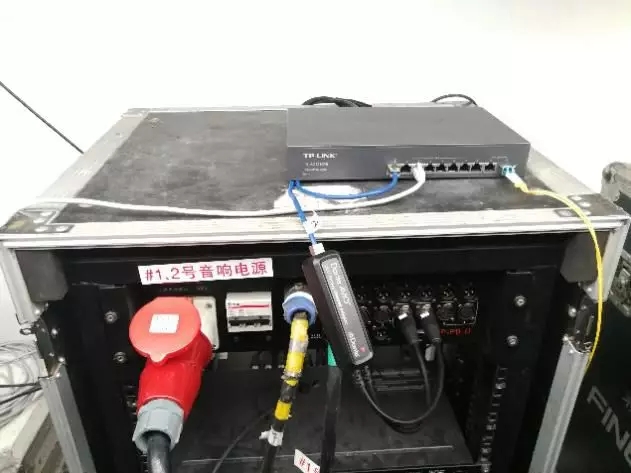

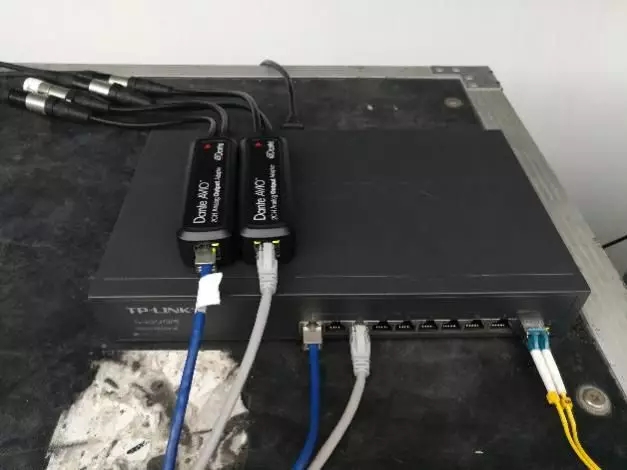

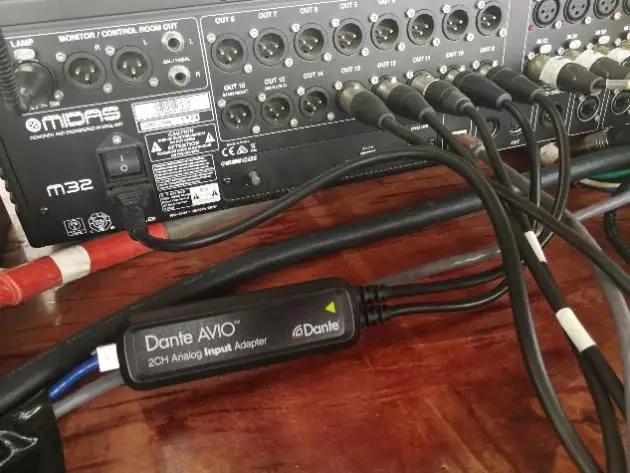

DANTE AVIO现场使用图

ADP-DAI-AU-2XO、ADP-DAO-AU-0X2 模块为两路输入输出模块,在此次省运会开幕式系统中使用可谓是恰到好处。

1、 它把调音台输出的信号转换成DANTE数字网络音频信号,并使用光纤网络传输至400米远的对面看台,解决了长距离传输问题。


2、 数字网络信号的抗干扰强,无衰减的优点在此次应用中体现得淋漓尽致。


3、 多点功放分散取电,利用数字网络传输,很好地隔绝了不共地而引入的电流声。


4、 数字网络音频信号,大大减短了模拟线缆的长度,大大降低了设备间引入的底噪声。


5、 利用Dante Controller,可实现信号矩阵路由,实现输入出一对多的应用需求。


Dante AVIO网络转换器在此次福建省运会上得到了很好的应用,它的灵活、小巧、可靠,帮我们解决了长久以来做大体育场馆信号长距离传输的问题。

在日后LAX面对大型体育场馆扩声系统演出里,使用 Dante数字网络音频传输系统方案一个综合高效、使用便捷的综合解决方案。
